Viele Jahre lang hielt mein Yamaha RX-V1600 das Versprechen eines hochwertigen AV-Receivers – immerhin hatte dieser anno 2005 knapp €1000.- gekostet – und liefert brav und unauffällig seinen Dienst bis er vor ein paar Wochen plötzlich zu zicken begann.
Angefangen hat es mit unmotiviertem Ausschalten. Dachte ich zuerst noch an die Schutzschaltung der Endstufe, ging es nach einem vom-Netz-trennen Spiel wieder klaglos weiter. Der Vorgang wiederholte sich einige Male, bis er dann gar nicht mehr wollte. Beim Einschalten hörte man zwar noch ein „klick“ (der Standby Trafo schaltet also durch), doch sonst machte er keinen Mucks mehr.
Nach zünftiger Internet Recherche traf ich auf einige Leidgenossen und in einem deutschen Reparaturforum fand ich auch den goldenen Hinweis: Ein unterdimensionierter Keramikkondensator versagt bei vielen Modellen dieser Bauzeit sehr häufig den Dienst. Das Bauteil kostet weniger als einen Euro, da ich einen Lötkolben mein Eigen nenne, Garantie schon längst abgelaufen war und das Ding vielleicht noch €100.- bei Ebay Wert wäre (vorausgesetzt es würde funktionieren) startete ich einen DIY Reparaturversuch.
Gerät inspizieren
Es half also nichts, ich musste das Gerät öffnen. Nach mühsamer Abklemmerei der 5.1 Anlagen und aller Zuspieler (zuerst noch schnell ein Foto gemacht!), hatte ich das verstaubte, geschätzte 15 Kilo Ding in der Hand.

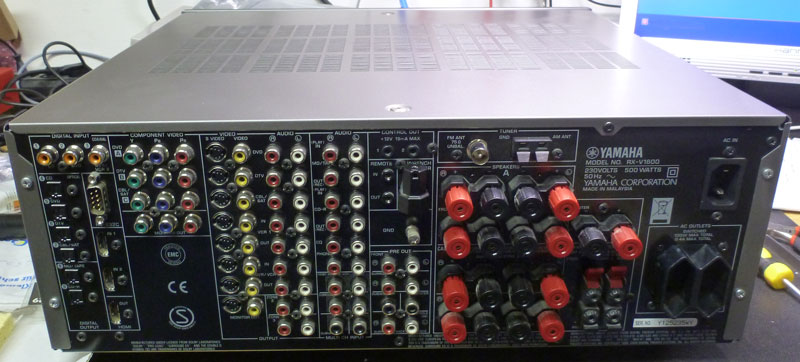

Yamaha RX-V1600, rechts die Stromanschlüsse die sich auf dem Power PCB befinden
Das Öffnen des Gehäuses geht recht schnell von Hand, mit einem PH-2 Schraubenzieher öffnet man die zwei großen Schrauben oben, vier seitwärts, vier silberne und eine schwarze rückwärts. Danach kann man die Abdeckung kraftlos abnehmen.
Hilfsmittel
Zur weiteren Analyse empfiehlt es sich, die Schaltpläne im Internet zu ergattern. Diese, sowie Handbuch und Servicemanual findet man hier (Registrierung erforderlich).

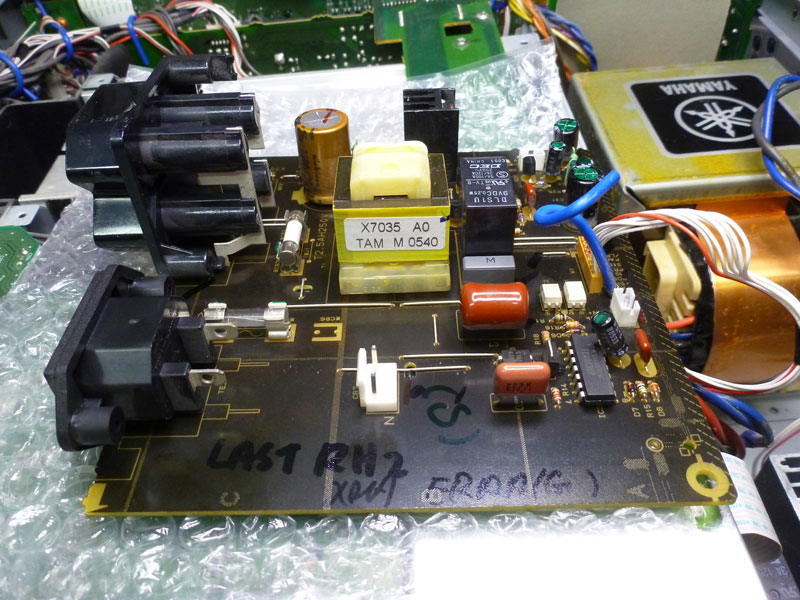

Power PCB ausgebaut
Das Power PCB mit dem Standby Trafo befindet sich unmittelbar links hinten, gleich bei den Stromanschlüssen. Der Ausbau ist recht einfach: die rückwärtigen Schrauben sowie alle drei Kabelstecker lösen. Das vierte und längste Kabel ließ ich unangetastet, da der Stecker irgendwo auf einer anderen Platine sitzt das Kabel aber lang genug ist um die Platine aus dem Schacht zu heben.

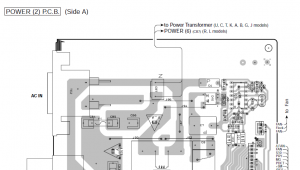

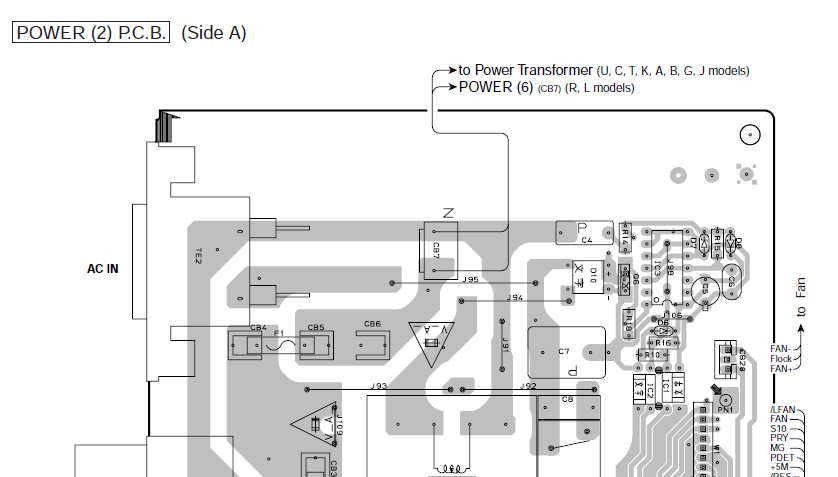

Schaltplanausschnitt – mit dem Schurken (C4)
Gemäß obigem Forumsbeitrag begann ich also die Suche nach Kondensatoren. Glücklicherweise gibt es nicht allzu viele auf der recht übersichtlich aufgebauten Platine, sodass ich gleich beim zweiten fündig wurde. Die Messung mittels Multimeter zeigte gleich – das Teil ist hinüber und musste tatsächlich ersetzt werden. Ein Blick in den Schaltplan (Power (2) PCB) bestätigte, es handelte sich um ein Kondensator C4 mit den Kennwerten 0,022μF / 600V=.

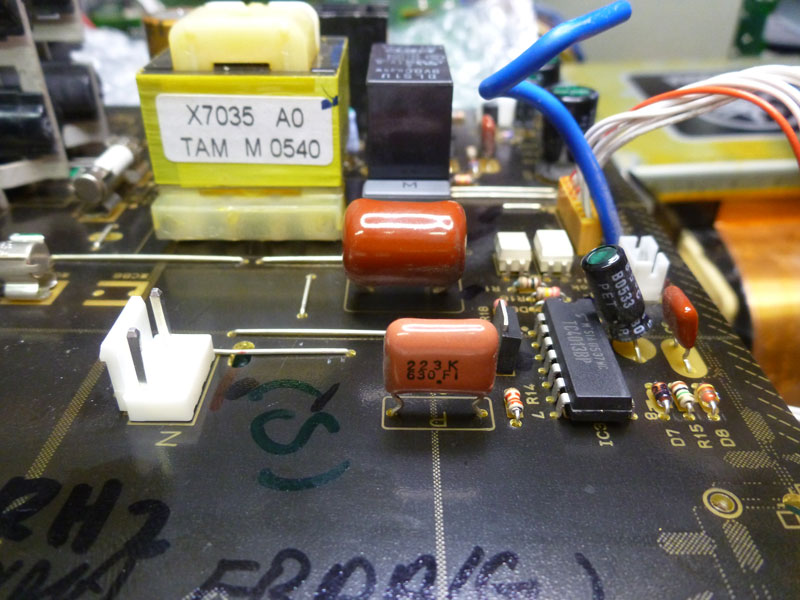

Zoom auf den Übeltäter C4
Da ein Keramikkondensator dieses Typs nicht aufzufinden war, entschloss ich mich gemäß der Empfehlung aus dem Forum auf ein impulsfestes, selbstheilendes, MKP Exemplar mit 0,022μF / 1000V= / 400V~ auszuweichen. Bei Conrad gab es glücklicherweise einen ähnlichen (MKS) vorrätig, für sagenhafte 55 Cent. Einziges Manko, das Rastermaß des Ersatzteils war 15mm, das Original hatte 10mm. Die Beine des Neuteils sind recht kurz, mit ein bisschen Fingerspitzengefühl und gutem Lötzinn bekommt man das aber hin.

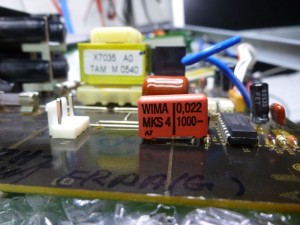

Ersatzkondensator
Alles wieder zusammengebaut und siehe da: der Yamaha spielt ohne Einbußen wieder groß auf. 55 Cent ausgegeben, hunderte für ein Neugerät gespart – vom ökologischen Fußabdruck mal ganz zu schweigen.
Update 24.03.13
Mittlerweile habe ich dank Google auch einen Keramikkondensator gefunden: nicht nur dass dieser ein Rastermaß von 10mm aufweist, er erfüllt auch die gewünschte Spezifikation in Bezug auf die Spannungsfestigkeit.
